棒材超聲波探傷設備型號

飛泰檢測儀器有限公司生產的棒材超聲波自動探傷設備常規的主要有兩種型號一種是NUTM40型超聲自動探傷設備，一種是NUTM200型超聲自動探傷設備。NUTM40型超聲自動探傷設備主要用于直徑Φ30～Φ40 mm金屬棒材探傷檢測，而NUTM200型超聲自動探傷設備主要用于直徑Φ195～Φ200 mm金屬棒材探傷檢測。

兩種型號的探傷設備檢測流程是一樣，全部采用離線探傷檢測。吊裝將被探棒材放在上料臺架，撥料機構將棒材送到旋轉前進輥道，當工件行進至主機檢測水箱位置開始檢測，棒材繼續旋轉前進，探頭原地檢測對棒材的100%全覆蓋探傷。探傷完成后下料裝置動作，視棒材有無缺陷,分別落到正料槽或廢料槽。

NUTM40型超聲自動探傷設備棒材規格要求

棒材直徑：Φ30～40mm

棒材長度：600-1200mm

彎曲度：≤1.5mm/m

直徑公差：≤1%D(鋼棒外徑)

橢圓度：≤1.5%D(鋼棒外徑)

鋼棒的表面狀態：加工面

常規溫度＜80oC

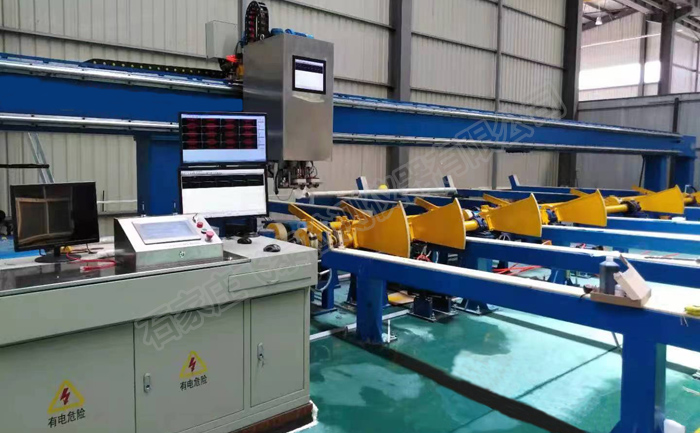

NUTM40型超聲自動探傷設備展示

NUTM200型超聲自動探傷設備棒材規格要求

棒材直徑：Φ195～200 mm

棒材長度： 600mm

棒材表面狀態：精車

棒材彎曲度：≤ 2mm/M；整根測試鈦合金棒長度方向切向彎曲不超過5毫米

常規溫度＜80oC

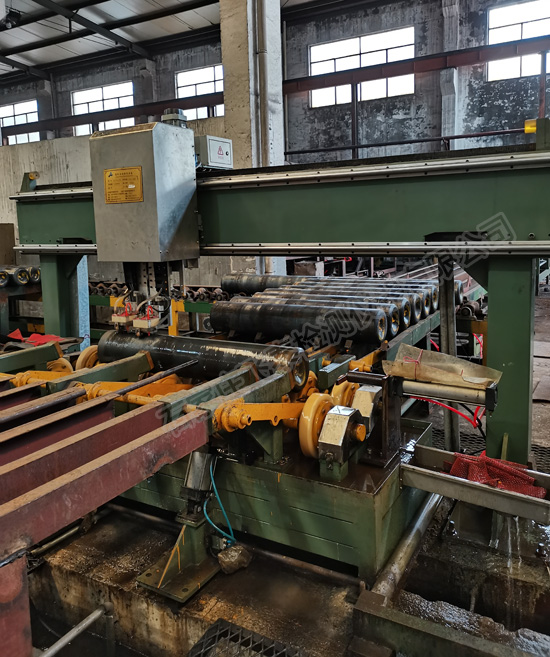

NUTM200型超聲自動探傷設備

棒材超聲自動探傷設備功能特點

★ 直接通過網絡接收數據，操作簡單，方便現場使用和調試。

★ 多種A、B顯示及C顯示模式 。

★ 可以凍結波形顯示、對A掃描波形進行峰值保持。

★ 顯示窗口隨顯示設備分辨率自動調整大小。

★ 可以選擇探傷啟停方式為自動啟停或手動啟停。

★ 可以對探傷過程進行全程記錄，存儲所有工件的探傷結果。

★ 整個被檢區域（內外部縱向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于100％。

★ 可以根據探傷結果自動生成探傷報告，精確描述探傷結果。

★ 具有參數保存，讀取功能。可以將當前的各通道使用的參數進行保存，當需要時可以進行讀取。

棒材超聲波自動探傷設備主要參數

探傷方法：超聲---4通道鋼棒旋轉前進---水浸式

信噪比：≧10dB；

穩定性：<2dB；

漏報率：0；

誤報率：≤1%；

探傷速度：≤1.5min/支

人工傷的類型：執行GJB1580A-2004 A級

探傷標準：執行GJB1580A-2004 A級

棒材超聲波自動探傷設備靈敏度

工作電壓220V/50HZ

發射脈沖強度 >300V 負尖脈沖

脈沖下降時間<10ns 標準值

脈沖寬度25 ns ~ 400ns，步長 25ns

放大/衰減 0 ~110 dB 可調，步長 1dB（可選前置放大）

工作頻率 0.5 ~ 10 MHz

靈敏度余量 2.5P20：>50dB

垂直線性 ≤1%

水平線性≤0.1%

采樣頻率 40MHz

探測距離 最大 4800mm（鋼中縱波）

4通道超聲波探傷探頭規格

1通道縱波線聚焦探頭檢測分層缺陷，1通道橫波探頭檢測外層縱向缺陷，1通道橫波探頭檢測橫向缺陷，1通道橫向探頭檢測棒材端面識別頭尾。
