鋼結(jié)構(gòu)超聲波探傷需要打磨到什么程度，采用哪種探傷標(biāo)準(zhǔn)？

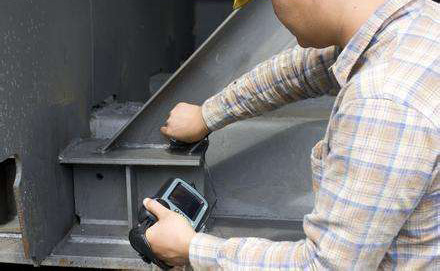

超聲波探傷作為一種高效、準(zhǔn)確且非破壞性的檢測(cè)方法，是鋼結(jié)構(gòu)焊縫質(zhì)量檢測(cè)的主要方法。通過像鋼結(jié)構(gòu)發(fā)射高頻聲波，利用聲波在材料中傳播時(shí)遇到缺陷產(chǎn)生反射、折射現(xiàn)象，探傷儀能夠捕捉并分析這些聲學(xué)信號(hào)，從而確定缺陷的位置、大小和形狀。

焊縫超聲波探傷為什么要打磨

在進(jìn)行鋼結(jié)構(gòu)超聲波探傷時(shí)，打磨是一項(xiàng)重要的前期準(zhǔn)備工作。鋼材在加工、焊接過程中，表面會(huì)存在各種雜質(zhì)與不平整。焊接飛濺物附著在焊縫周圍，這些飛濺物形態(tài)各異，大小不一，有的呈尖銳的小塊狀，有的則是不規(guī)則的薄片，它們會(huì)阻礙超聲波的傳播路徑，使聲波在遇到這些飛濺物時(shí)發(fā)生散射、反射，從而干擾探傷信號(hào)的準(zhǔn)確性，導(dǎo)致探傷結(jié)果出現(xiàn)偏差。

鋼材表面的氧化皮也是不容忽視的問題。長(zhǎng)時(shí)間暴露在空氣中，鋼材表面會(huì)生成一層氧化皮，它質(zhì)地堅(jiān)硬且與鋼材緊密結(jié)合。氧化皮的存在就如同在鋼材與探傷設(shè)備之間設(shè)置了一道屏障，超聲波難以順利穿透，即便能夠部分穿透，也會(huì)因?yàn)檠趸さ牟痪鶆蛐裕沟寐暡▊鞑サ乃俣群头较虬l(fā)生改變，探傷儀接收到的信號(hào)變得雜亂無章，難以準(zhǔn)確判斷焊縫內(nèi)部是否存在缺陷以及缺陷的具體情況。

焊縫的余高和不平整同樣會(huì)對(duì)探傷產(chǎn)生不利影響。過高的焊縫余高會(huì)使探頭與工件表面的接觸不穩(wěn)定，導(dǎo)致聲耦合效果變差，超聲波能量不能有效傳遞到工件內(nèi)部。而焊縫表面的不平整，如凹凸不平的焊瘤、焊縫寬窄不一等情況，會(huì)使聲波在傳播過程中產(chǎn)生復(fù)雜的反射和折射現(xiàn)象，探傷儀上顯示的波形變得模糊不清，增加了對(duì)缺陷識(shí)別和判斷的難度。通過打磨，可以有效去除這些干擾因素，為超聲波探傷創(chuàng)造良好的條件，確保探傷結(jié)果的準(zhǔn)確性和可靠性。

焊縫打磨程度

（1）通常情況下，鋼結(jié)構(gòu)超聲波探傷要求打磨后的表面粗糙度不超過6.3μm。這是因?yàn)楫?dāng)表面粗糙度超過這個(gè)數(shù)值時(shí)，會(huì)對(duì)超聲波探傷產(chǎn)生諸多不利影響。

（2）打磨后的表面應(yīng)盡可能平整，不允許有明顯的凹凸不平。一般來說，在100mm×100mm的面積范圍內(nèi)，平面度誤差應(yīng)控制在0.5mm以內(nèi)。

（3）打磨范圍主要集中在焊縫周圍。對(duì)于對(duì)接焊縫，通常要求在焊縫兩側(cè)各20-50mm的區(qū)域內(nèi)進(jìn)行打磨。

（4）如果采用單面雙側(cè)探傷法，打磨范圍需要覆蓋整個(gè)探傷面，以確保探頭在不同位置都能順利移動(dòng)，獲取準(zhǔn)確的探傷信號(hào)。

鋼結(jié)構(gòu)采用的探傷標(biāo)準(zhǔn)

在鋼結(jié)構(gòu)超聲波探傷領(lǐng)域，《鋼焊縫手工超聲波探傷方法和探傷結(jié)果分級(jí)》GB11345-89是常用的標(biāo)準(zhǔn)之一。該標(biāo)準(zhǔn)對(duì)鋼焊縫手工超聲波探傷的方法、探傷結(jié)果的分級(jí)等方面做出了全面且細(xì)致的規(guī)定，涵蓋了從探傷前的準(zhǔn)備工作，到探傷過程中的操作要點(diǎn)，再到探傷結(jié)果評(píng)定的整個(gè)流程，是鋼結(jié)構(gòu)探傷工作中不可或缺的重要依據(jù)。

對(duì)于一些特殊的鋼結(jié)構(gòu)構(gòu)件，如網(wǎng)架、桁架結(jié)構(gòu)等母材厚度較小的構(gòu)件，當(dāng)母材厚度在4-8mm之間時(shí)，采用《鋼結(jié)構(gòu)超聲波探傷及質(zhì)量分級(jí)法》JG/T203-2007。標(biāo)準(zhǔn)專門針對(duì)此類構(gòu)件的特點(diǎn)，制定了相應(yīng)的探傷方法和質(zhì)量分級(jí)標(biāo)準(zhǔn)，能夠更精準(zhǔn)地檢測(cè)和評(píng)定這些特殊構(gòu)件的焊縫質(zhì)量。
