飛泰鋼管超聲波自動探傷設備性能介紹

飛泰簡介

飛泰依托山東激光研究所的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有近20年的歷史，定型的超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼在內的200多家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。

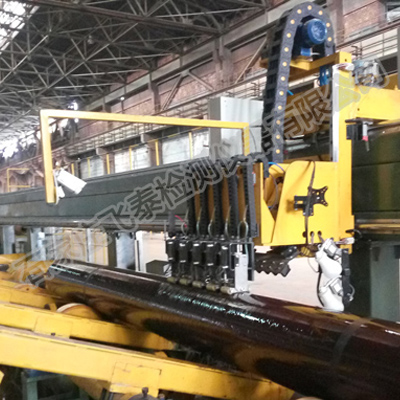

鋼管超聲波自動探傷設備簡介

鋼管超聲波探傷設備采用橫進橫出，橫梁檢測方式。先將鋼管吊至上料臺架，上料裝置將鋼管平穩放至旋轉輥道。利用鋼管自轉，檢測探頭在鋼管上部直線移動，形成螺旋線掃查的檢測方式，完成對鋼管的全覆蓋探傷。檢測完成后由下料機構將鋼管翻至下料架臺。

鋼管探傷跟蹤耦合效果

1、我們的水路經過精心設計，使水流沖擊探頭下方，使探頭下方氣泡不會粘到探頭上；

2、入水水管為12水管，水管較粗，使入水量較大，而出水口為10x16mm的方口，出水量很??；水腔上方還有溢流管，將氣泡從上方排出；溢流管出口與出水口水平，保證在不接觸鋼管時也可長時間形成虹吸效果，保證水腔內無水泡。

3、探頭水囊下方有兩個軸承，軸承與出水口地面平齊，這樣不同規格鋼管探傷時水口與鋼管上表面幾乎0距離，這樣能保證探頭入射角度恒定，不同規格鋼管不需要調整探頭，更換規格方便.



儀器抗干擾性

1、我們的電路采用UPS電源加濾波電路，有效防止外界干擾；

2、我們的儀器自帶抗干擾電路，根據不同需要分為無、低、中、高四個檔位，可有效避免干擾；

3、探傷儀器信號分為0-4共5個相位，分別對應探頭組內5個探頭，可防止探頭組內部信號的干擾；

4、設備地基圖上打有接地地樁，可有效防止干擾；

5、儀器供電最好單獨供純凈電源

6、超聲信號處理模擬電路部分采用帶通濾波電路，對不屬于超聲信號頻率范圍的噪聲信號進行抑制。

7、超聲信號處理數字電路部分使用大規?，F(xiàn)場可編程門陣列芯片，內置高速自適應濾波器，對經過AD采樣以后的數據進行濾波，可以識別大部分偶發的電磁噪聲。

8、儀器內部采用專業穩壓模塊，在現場供電不穩定的情況下也能保證儀器電源的穩定。

9、儀器的物理結構充分考慮了抗干擾功能。儀器功能模塊采用金屬外殼全屏蔽，電路板與儀器接口之間的連接采用了專業同軸屏蔽線以及MCX接插件。

10、完全網絡化的結構方便減少干擾。 儀器的主機與主控PC分開，主機可以跟探頭架放在一起，這樣探頭線長度可以做得很短，減少了探頭線上串入的電磁噪聲。

超聲波探傷設備探頭性能

探頭均采用復合晶片，復合晶片的特點：機電耦合高，聲阻抗比陶瓷低，脈沖時間短，適合做寬帶，窄脈沖高端探頭。加上我們獨自的制作探頭工藝，使探頭性能優異，頻率準確、信噪比高、分辨率高、探頭采用寬帶窄脈沖，靈敏度高、雜波信號處理干凈，并且可根據客戶需要定制各種類型的探頭，探頭回波信號及探頭類型下圖所示：
