大直徑薄壁管檢測檢測方法

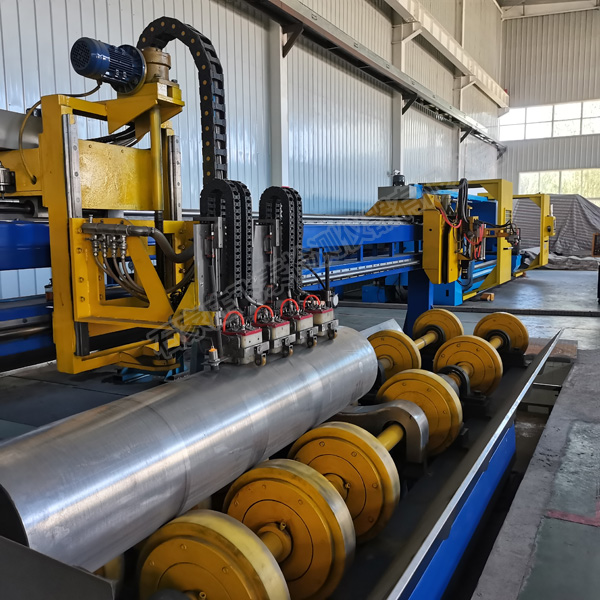

超聲波檢測設備會根據鋼管口徑的大小設計檢測程序，按鋼管口徑大小劃分的話，外徑大于100mm的管材我們叫做大口徑管。

大口徑管曲率半徑較大，探頭與管壁聲耦合較好，通常采用接觸法檢測，批量較大時也可采用水浸檢測。采想也需要將探頭斜楔成與管材表面相吻合的曲面，也可在探頭前加裝管材吻合良好的滑塊。

檢測方法的選擇

大口徑管成型的方法多，如穿孔法、高速擠壓法、鍛造法和焊接法等。因此大口徑管內缺陷比較復雜，即可能有平行于軸線的徑向和周向缺陷，又可能有垂直于軸線的徑向缺陷。不同類型的缺陷需要采用不同的方法來檢測。常用的方法有縱波垂直入射檢測法，橫波周向、軸向檢測法。

縱波垂直入射檢測法：對于與管軸平行的周向缺陷，一般采用縱波單晶直探頭或雙晶直探頭。當缺陷較小時，缺陷波F與底波B同時出現。這時可根據F波的高度來評價缺陷的當量大小。當缺陷較大時，底波B將會消失，這時可用半波高度法來測定缺陷的面積大小。

橫波軸線檢測法：對于與管軸平行的徑向缺陷，常采用橫波單斜探頭或雙斜探頭進行周向檢測。單斜探頭檢測時缺陷的判別與普通斜探頭檢測類似。考慮到缺陷的取向不同，檢測時，探頭應作正反兩個方向的全面掃查，以免漏查。

橫波軸向檢測法：對于與管軸垂直的徑向缺陷，常用單斜探頭或雙晶斜探頭進行軸向檢測。單斜探頭檢測時聲束在內壁的反射波更進一步發散，聲能損失大，因此外壁缺陷靈敏度較低，檢測時要注意這一點。

水浸聚焦檢測法：水浸聚焦檢測大口徑管時，一般采用聚焦探頭，焦點調在管材中心線上。這樣橫波聲束在管內外壁多次反射，產生多次斂聚發散。在整個管子截面上形成平均寬度基本一致的聲束，這樣不僅檢測靈敏度較高，而且內外壁缺陷檢出靈敏度大致相同。
