飛泰中厚鋼板超聲探傷設備介紹

飛泰生產一款SKUT-2150型中厚鋼板超聲探傷設備，這款探傷設備主要用于直徑900～2150mm、厚度 4 ～25.4mm的中厚鋼板探傷檢測，通過超聲波的反射和衰減機理可以檢測鋼板內部非連續性缺陷（如分層、非金屬雜質、孔洞、剝落、海綿體區域等缺陷）。

自動化探傷系統可以根據檢測要求自動調整檢測速度；自動檢測并記錄鋼板頭尾位置、鋼板寬度數值和板邊位置，自動根據鋼板板邊實際位置和鋼板頭尾情況起落探頭，自動根據鋼板頭尾位置自動顯示、記錄檢測結果，并且在檢測時實時對所有探頭的耦合情況進行監視，確保檢測、記錄穩妥有效。

SKUT-2150型中厚鋼板超聲探傷設備不僅加裝常用的低氣壓、高電壓、大電流等過載保護裝置、急停按鈕以及防干擾電路等，而且還要在機械上進行特殊設計，如防撞桿，擺臂防撞式探頭夾持機構等，確保探頭、設備和人員安全；

超聲波探傷設備主要構成些部分

?144通道超聲波探傷儀

?防撞及預濕機構

?擠水及吹干機構

?帶導軌和支架的橋架

?帶驅動和氣動設備的移動平臺

?用于供應壓縮空氣，電力和信號的柔性鏈

?板體檢測系統;

?邊緣檢測單元;

?測速輥

?裝有頭尾傳感器的大梁

?探頭跟蹤系統

?水路系統

?氣路系統

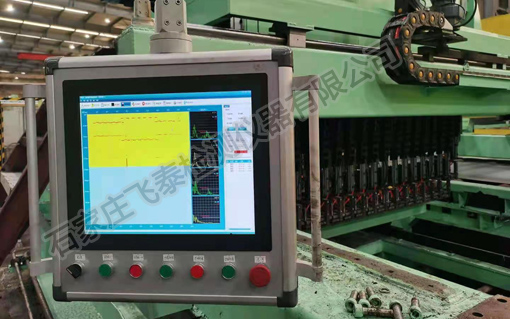

超聲波儀器是144通道鋼板探傷的專用多功能儀器，具有如下特點

1、自定義系統名稱、通道名稱和通道功能

2、可選擇水浸法、接觸法或混合方式進行探傷

3、支持多種掃描方式、探頭安裝和起落方式

4、支持單軸、二軸和定時器掃描成像方式

5、具有板頭和板尾切除功能

6、儀器校準/自檢功能，在探傷前可預查儀器問題

7、峰值記憶/波形凍結，方便試樣調節

8、探傷監視可選單、四、八通道波形顯示或所有通道波形顯示

9、監視通道缺陷波形可以保留，便于發現和處理缺陷

10、缺陷波形記錄，便于分析缺陷

超聲波儀器是主要參數

（1）儀器的工作頻率： 1－10MHz

（2）增益范圍110dB，最小步進0.1dB（可選前置放大）

（3）重復頻率50Hz～5KHz

（4）探傷靈敏度余量：≥56dB

（5）水平線性誤差：≤0.5％

（6）垂直線性誤差：≤3％

（7）分辨率：≥34dB

（8）動態范圍：≥30dB

（9）電噪聲電平：≤10％

（10）檢測通道數：144CH

（11）超聲波自動探傷儀器在標準要求的探傷靈敏度情況下（按Ф6.0mm平底孔標定，采用5MHz8×30×2國產常規探頭探傷壁厚20mm的鋼管焊縫），各探傷通道靈敏度余量須大于50dB。

（12）儀器每個通道工作方式可相互轉換，工作方式為自發自收和一發一收。

（13）儀器各探傷通道須完全獨立調整，不允許互相影響、干擾，調整主要包括增益、衰減、閘門參數、抑制、報警電平等

設備公用設施條件

電源：三相交流電，電壓400 V， 50±10％Hz， 控制電壓：220V AC / 24V DC

耦合介質： 工業用水

1、每個探頭用量：1L/min

2、消耗量：每平方米管材表面約帶走 0.1L

3、溫度：≤ 35 ℃，不結冰，環境溫度(室內)：0～60℃

4、水壓： 0.2 ～ 0.6 MPa

壓縮空氣：壓力：0.3 ～ 0.6 MPa

地線：至少一處獨立地線，對地電阻＜0.4Ω（安裝時雙方協商）

設備工作狀態下噪音：＜70dB

頻率：50 Hz ±1%

中厚鋼板超聲波探傷設備主要技術性能

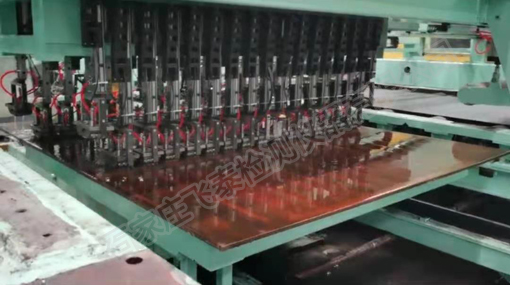

鋼板超聲波探傷設備共36個探傷模塊，兩條超聲探頭單元共34個探傷模塊用于檢測板體，兩個獨立的單元共2個探傷模塊用于檢測縱向邊緣，每個探傷模塊包含4獨立通道，共144個通道。每個通道晶片覆蓋尺寸為15mm，每個探傷模塊可覆蓋60mm的區域，這樣板體可覆蓋2160mm;

板體超聲探頭被安裝在輥道上方與鋼板運動方向垂直分兩排呈品字形一字排開，36個模塊模塊覆蓋2160mm，這樣每分鐘能達到檢測60米;

超聲波檢測設備用于揭示鋼材的非規則性諸如葉理、非金屬聚合物、脆性區域以及均質性的紊亂;

檢測區域：100%檢測板體表面;

被檢測鋼板規格條件

鋼板種類：碳素鋼、低合金鋼、合金結構鋼、工程機械用鋼、壓力容器鋼。

探傷鋼板狀態：未切周邊。

鋼板寬度：900～2150 mm

鋼板厚度：4 ～25.4 mm

鋼板長度：連續板帶

鋼板平直度：≤50mm。

鋼板浪高：≤60mm/m。

鐮 刀 彎： ? 30mm

鋼板傳輸過程中橫向偏移：＜±50mm（超過該范圍系統將停止檢測，并報警、重檢）

鋼板溫度：常溫≤80℃

中厚鋼板超聲探傷設備主要特點

1）中文界面，操作方便簡捷；

2）探傷波形與圖并存，便于動態觀察；

3）配置參數實現自動匹配與調整，減少設備探頭調試時間.

4）在檢測過程中實時顯示鋼板C掃描圖像；

5）檢測員動態管理，檢測員可隨時進行添加、刪除和更改等；

6）通道參數的批量復制、導出另存、工藝導入等；

7）檢測信息隨時進行錄入并保存；

8）編碼器和超聲波探傷設備相連接，實時記錄探頭位置信息，并進行缺陷定位；

9）在探傷過程能夠自動識別開始與結束信號，自動存盤，同時顯示檢測結果縮略圖；

10）自動貯存檢驗結果，打印探傷報告，內容包括：探傷通道參數、缺陷位置等；

11）系統輸入輸出端口滿足不同場合的需求；

12）探傷過程中，自動實時對超標缺陷報警與噴標，噴標時間可選擇立即與延時方式等；

13）全面實行交接班無縫管理，交班時即可完成檢測鋼管相關數據的統計分析，并輸出交接班日志表；

14）探傷報表要按買方要求制作，可自動生成各種報表并進行統計；相應檢測結果可通過局域網傳遞到公司的內部網絡；

15）各通道無干擾雜波，一致性好；

16）檢測過程中發現缺陷出現超標，應自動報警和噴標，打印出帶狀曲線報表，同時可以拷貝出曲線文件，實現報表能在其它計算機上打印和顯示；

17）每個通道具有探傷閘門；每個閘門具有獨立的讀數靈敏度；

18）具有耦合監視和區別于缺陷報警的聲光報警功能；

19）軟件和底波閘門監視底波耦合狀況，系統有自動區分識別探架升起無底波和探頭架落下過程中耦合不良兩種狀況；

20）系統提供各規格鋼板超聲波探傷的探頭調整參考參數值；并可調用、修正、存儲當前規格的探傷參數文件；

21）探傷結果存圖應為操作系統windows 圖片和傳真查看器或畫圖軟件能夠打開的格式.

22）可修改報表格式，以中英文對照兩種方式適合國內外監造使用；報表格式為WORD格式，報表以EXCEL電子表格形式輸出，便于數據統計和查詢。

23）配備大容量硬盤，至少可存儲12個月的檢測結果及報表數據,數據保存以JPG,PDF等格式存儲。

24）自動檢測結果統計：爐號，鋼級，規格，序號，檢測總數，合格數，不合格數，合格率及自動形成檢驗報告。

25）設備采用先進的技術，采用模擬濾波+智能識別電磁噪聲，能有效抑制探傷現場的外來各種干擾；

26）分層傷COFIND設置”是本款儀器一個特色功能。在探傷的過程中，因為探頭覆蓋率問題，有時會出現探頭發現了缺陷，但因為閘門內回波峰值沒達到閘門高度而漏檢的情況。對于這種情況，可以把相鄰探頭（通道）的調整到同一相位，如果探傷過程中兩個通道的探傷閘門內回波與閘門高度的比值（有效系數）都達到某一設定高度，那么就把序列號高的通道的門內回波疊加在序列號低的通道的閘門內回波上，然后判斷回波高度是否超出閘門,我們稱之為COFIND功能。在“分層傷COFIND設置”對話框中，找到相應的超聲模塊，并把某相鄰兩通道“是否選擇”選項設置為“是”，就啟動了COFIND功能，可以分別選擇兩個通道的閘門，并設置“有效系數”的值。

鋼板板邊做探傷

檢測平臺是檢測設備的關鍵部件，所有探頭和重要的電氣元件都裝在檢測平臺上面，它用于使整個檢測模塊在檢測工位和維修工位之間移動位置。檢測平臺沿導軌的移動是通過一臺變頻電機以及一對齒輪驅動。通過氣動制動裝置使檢測平臺堅固地固定在檢測工位或者檢修工位上。

平臺下面安裝有４組檢測單元： 2組用于檢測板體，2組用于檢測鋼板左右邊緣。板邊監測系統它由兩個獨立的探頭模塊 組成，檢測鋼板的左右縱向邊緣，每個裝置擁有1個和板體檢測系統類似的標準探頭模塊，總共有8個通道。每個探頭的有效探傷長度也是100mm，因此每個邊緣探傷裝置的有效探傷長度是100 mm。

板邊監測系統能夠根據平板特殊寬度調整。通過感應開關移動至板邊。

邊緣探傷裝置對鋼板邊緣的跟蹤是通過一個可靠的機械裝置實現的。在跟蹤鋼板邊緣時，滾輪通過一個直徑為40mm，行程為200mm的氣缸從水平位置下到垂直位置，靠緊鋼板邊緣。滾輪連接一個拉桿角度傳感器，來調節邊緣探頭的位置，以達到跟蹤邊緣的目的。

鋼板檢驗執行標準

GB/T 2970《中厚鋼板超聲波檢驗方法》

NB/T 47013.3《承壓設備無損檢測超聲檢測》

A435/A435M2《鋼板直射聲束超聲波檢測規范》

ASTM A 578 Level I ，II， III

設備添加國際和國內所有檢測鋼板的標準，并保持最新版本。

中厚鋼板超聲探傷設備售后服務

一：質量保證期內服務。

（1）電話咨詢

我公司7X24小時為用戶提供技術援助電話，解答用戶在使用中遇到的問題，及時為用戶提出解決問題的建議。

（2）現場響應

在接到用戶維修請求后，在8小時內作出快速響應，并在24小時內到達現場。

（3）技術升級

在質保期內，產品需要技術升級，我公司會時通知用戶，如用戶有相應要求，我公司無條件為用戶進行升級服務。



二：質保期外服務

（1）質量保證期過后，我公司同樣提供免費電話咨詢服務，并承諾提供產品上門維護服務。

（2）質量保證期過后，用戶需要繼續由我公司提供售后服務的，我公司將以優惠價格提供售后服務。

（3）故障響應時間

我公司接到用戶產品出現問題的通知后立即作出響應，24小時內到達現場進行處理。

（4）維修配件，我公司售后服務中，使用的維修零配件應為原廠配件

（5） ISO9001《質量管理體系認證》許可證

我們追求質量過硬，管理規范。為此，我們通過了ISO 9001質量管理體系認證，并貫徹于日常工作中。
