超聲波探傷儀維修

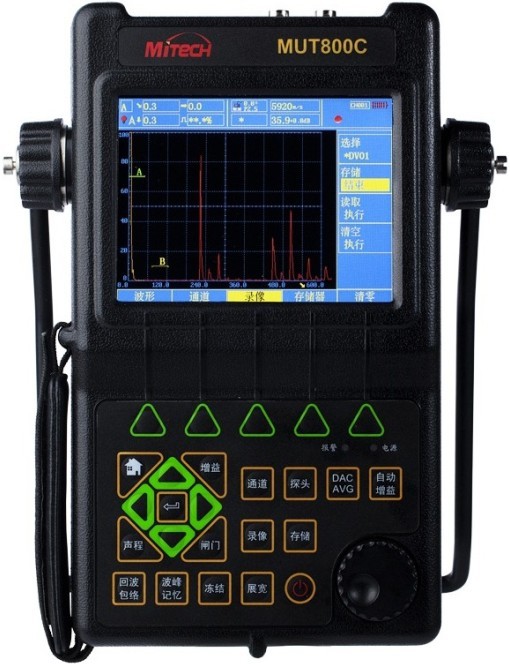

超聲波探傷儀是許多機械鑄造行業必不可少的檢測儀器，超聲波探傷儀的應用關系到整個產品的質量，所以超聲波探傷儀出現問題要及時維修。

一般我們都會使用數字型超聲波探傷儀，這類探傷儀主要由發射和接收兩部分組成。發射部分主要由發射前置電路、時基電路、直流穩壓電源、開關電路和掃描電路等組成。接收部分主要由前置放大、衰減、高頻放大、檢波、視頻放大等單元組成。

維修超聲波探傷儀首先我們要先檢測是不是探頭出現問題，如果是探頭是問題我們直徑更換探頭就可以了。其次，我們要根據故障現象判斷，我們可以判定某單元的工作狀態，從而找到故障的大致部位和相應的處理方法。主要有以下幾種情況：

開機后熒光屏無任何顯示，只有高頻聲

（1）首先檢查直流穩壓電源是否正常。若經查為正常，但發現直流變換顯示電路3AD50C異常熱，逐個檢查與其相關的元器件性能，與其相關的一電阻阻值與圖紙上所示示值相差很大，更換后再調整輔助聚焦基線亮度，均正常。

（2）電源各部分均無異常，經查發現時基電路掃描板上C183BC集成塊損壞，更換后即恢復正常。

（3）檢查電源正常，有10V電壓輸入，但線路中沒有10V電壓，證明3DK2B損壞；更換后，有基線、有始波，但沒有回波；再檢查、修理，有回波，恢復正常；但波形衰減達不到要求(即12dB全部衰減掉)，更換衰減器和電阻后一切正常。

（4）檢查電源無10V輸入，說明C52D壞，換上即恢復正常，但顯示為雙基線，更換直流變換顯示板，故障消除。

開機后有波形，但調不到位

多為可調電位器的問題，需適當調整。

雖有波形，但波形很短，又不可調

該現象說明在發射接收部分有問題，經查為耦合線圈斷裂，焊上后即恢復正常。

有基線、有起始波，但無回波

說明發射接收部分有問題，一般多為可控硅損壞，換上即可

起始波帶有弧度且與基線不垂直，衰減器由5-3/衰減到53/時波形全無，且標準衰減器也不可調

經分析發現，是發射接收板上的耦合變壓器斷線，恢復斷線后一切正常。
