超聲波自動探傷系統-用于鋼管鋼板鋼棒氣瓶無損檢測

超聲波自動探傷系統

超聲波自動探傷系統就是采用超聲波探傷技術結合機械，實現用戶對鋼管、鋼板、鋼棒、氣瓶等金屬工件探傷檢測時缺陷定位和當量計算、實時報警的探測系統。

超聲波探傷技術在無損檢測領域中非常成熟，特別是近幾年在計算機軟硬件技術、 高速數字信號處理技術、 虛擬儀器技術的發展相結合，使超聲波自動探傷系統在數據處理手段、 儀器檢測性能、 設備系統化和智能化程度方面取得了巨大進步。目前已經研發出多通道超聲波自動探傷系統可應用于鋼管、鋼板、鋼棒、氣瓶等行業。

鋼管超聲波自動探傷系統展示

超聲波自動探傷系統優勢

超聲波自動探傷系統為基于工業級PC機的控制，采用Win7/Win10操作系統，并保留計算機的各種周邊設備接口。飛泰超聲波自動探傷系統可以滿足企業對探傷的實時性要求，實現自動探傷檢測、自動上下料、實現實時報警、 缺陷定位和當量計算，飛泰考慮到探傷設備的使用環境和現場人員的操作便利，超聲波自動探傷系統設有手動和自動控制。

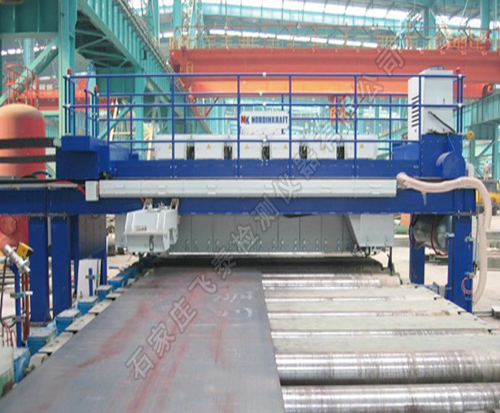

鋼板超聲波自動探傷系統展示

超聲波自動探傷系統抗干擾性

1、我們的電路采用UPS電源加濾波電路，有效防止外界干擾；

2、我們的儀器自帶抗干擾電路，根據不同需要分為無、低、中、高四個檔位，可有效避免干擾；

3、探傷儀器信號分為0-4共5個相位，分別對應探頭組內5個探頭，可防止探頭組內部信號的干擾；

4、設備地基圖上打有接地地樁，可有效防止干擾；

5、儀器供電最好單獨供純凈電源

6、超聲信號處理模擬電路部分采用帶通濾波電路，對不屬于超聲信號頻率范圍的噪聲信號進行抑制。

7、超聲信號處理數字電路部分使用大規模現場可編程門陣列芯片，內置高速自適應濾波器，對經過AD采樣以后的數據進行濾波，可以識別大部分偶發的電磁噪聲。

8、儀器內部采用專業穩壓模塊，在現場供電不穩定的情況下也能保證儀器電源的穩定。

9、儀器的物理結構充分考慮了抗干擾功能。儀器功能模塊采用金屬外殼全屏蔽，電路板與儀器接口之間的連接采用了專業同軸屏蔽線以及MCX接插件。

10、完全網絡化的結構方便減少干擾。 儀器的主機與主控PC分開，主機可以跟探頭架放在一起，這樣探頭線長度可以做得很短，減少了探頭線上串入的電磁噪聲。

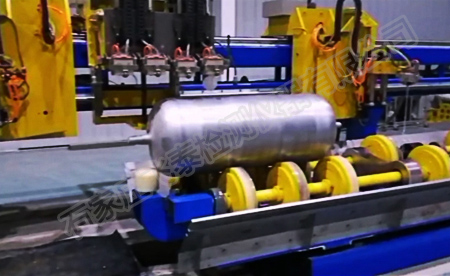

氣瓶超聲波自動探傷系統展示

飛泰超聲波自動探傷系統可以檢測的缺陷類型

飛泰可以生產用于鋼管、鋼板、鋼棒、氣瓶等金屬工件的超聲波探傷系統，超聲波探傷中最常用的為縱波、橫波、表面波和板波。用縱波可探測金屬鑄錠、坯料、中厚板、大型鍛件和形狀比較簡單的制件中所存在的夾雜物、裂縫、縮管、白點、分層等缺陷；用橫波可探測管材中的周向和軸向裂縫、劃傷、焊縫中的氣孔、夾渣、裂縫、未焊透等缺陷；用表面波可探測形狀簡單的鑄件上的表面缺陷；用板波可探測薄板中的缺陷。
